一、設置步驟詳解
1、設計準備
規范標準：需符合《混凝土結構設計規范》（GB 50010）、《鋼結構設計規范》（GB 50017）及《裝配式混凝土結構技術規程》（JGJ 1）等。
荷載要求：考慮恒載（自重、面層）、活載（使用荷載）、施工荷載及可能的動荷載（如設備振動）。
材料選擇：鋼筋桁架：采用HRB400或HRB500級鋼筋，需滿足抗拉、抗彎及節點強度要求?；炷粒簭姸鹊燃壊坏陀贑30，厚度通常為80-150mm。
連接件：可拆卸螺栓、銷軸或卡扣式連接件，需防腐處理（如熱浸鍍鋅）。
2. 結構組成
鋼筋桁架：由上下弦桿、腹桿焊接或機械連接成三角形或梯形桁架，作為主要受力骨架。模板系統：可拆卸的鋼模板或復合模板，支撐混凝土澆筑并傳遞荷載。連接節點：標準化節點設計，確?？焖侔惭b與拆卸，同時保證整體剛度。
3. 設計要點
（1）桁架設計
截面尺寸：根據跨度（通常3-6m）和荷載確定桁架高度（一般為跨度的1/10~1/15）。腹桿布置：斜腹桿角度宜為45°~60°，確保均勻傳遞剪力。節點強度：焊接或機械連接需滿足抗剪、抗拉要求，避免應力集中。
（2）樓板設計
混凝土厚度：根據跨度及荷載計算確定，需驗算抗彎、抗剪及裂縫寬度。配筋設計：結合桁架鋼筋與附加分布筋，滿足雙向受力需求。
（3）可拆卸連接設計
連接方式：優先采用螺栓連接或插銷式連接，便于拆卸且避免損傷構件。防腐處理：連接件及桁架表面需做防銹處理（如鍍鋅、噴涂環氧樹脂）。
（4）施工階段驗算
需驗算模板及桁架在混凝土澆筑階段的變形及承載力，防止施工中失穩。
4. 計算分析
靜力分析：計算桁架在荷載下的彎矩、剪力及軸力，校核桿件強度及穩定性。變形控制：樓板撓度限值為L/250（L為跨度），桁架撓度限值為L/400。節點有限元分析：復雜節點可采用有限元軟件（如ANSYS、ABAQUS）模擬應力分布，優化設計。
5. 施工與拆卸注意事項
安裝順序：先固定桁架，再鋪設模板，最后澆筑混凝土。拆卸流程：混凝土達到強度后，按逆序拆除模板及桁架，避免暴力拆卸。重復利用：拆卸后檢查構件變形及銹蝕情況，修復后重新涂裝。
6. 應用場景與優勢
適用場景：大跨度空間、需快速施工或后期改造頻繁的建筑。優勢：減少模板用量，降低施工成本。可重復利用，符合綠色建筑理念。桁架與混凝土協同受力，承載性能優異。
7. 常見問題與對策
問題1：節點處混凝土開裂
對策：增加節點區附加鋼筋或采用彈性墊片緩沖應力。
問題2：拆卸后桁架變形
對策：控制施工荷載，優化桁架截面剛度。
8、安裝支撐系統
支撐布置：間距≤1.5m，采用可調鋼支柱，底部墊實木或鋼板分散荷載，確保地基堅實。臨時加固：大跨度區域增設橫向連桿，防止側向失穩。
9、鋪設模板
拼裝：模板間留2-3mm伸縮縫，接縫處用密封膠條防漏漿。固定：邊緣用自攻螺釘固定于支撐梁，中部使用U型卡扣，間距≤300mm。
10、安裝鋼筋桁架
定位：按設計間距彈線定位，誤差≤5mm。垂直度：使用水平尺校正，偏差≤1°。
11、連接固定
桁架與模板：底部焊接或螺栓連接，間距≤500mm。橫向連接：附加Φ6鋼筋@600mm交叉綁扎，增強整體性。
12、混凝土澆筑
分層澆筑：每層厚度≤300mm，從跨中向兩端推進，避免集中荷載。振搗：插入式振搗棒快插慢拔，間距≤500mm，時間15-30秒/點。養護：覆蓋土工布保濕養護≥7天，冬季采用加熱養護。
13、模板拆卸
拆模時機：混凝土強度≥設計強度70%（同條件試塊檢測）。順序：先非承重側后承重側，輕撬避免損傷邊角。
14、質量驗收
主控項目：鋼筋桁架間距偏差±10mm，混凝土強度達標。一般項目：樓板平整度≤5mm/2m，無可見裂縫。
二、關鍵注意事項
設計合規性：抗震設防區需按《建筑抗震設計規范》（GB 50011）驗算節點抗震性能。
支撐穩定性：每日檢查支撐沉降，最大允許沉降量3mm。
施工精度控制：采用全站儀復核桁架位置，累計誤差≤15mm。
節點強化：桁架端部增設Φ8箍筋加密區，長度≥200mm。
澆筑控制：夏季避開高溫時段，入模溫度≤35℃；冬季保持≥5℃。
安全措施：設置防墜網，臨邊防護欄桿高度≥1.2m。
模板維護：拆卸后及時清理，涂刷脫模劑，存儲時疊放≤10層。
三、常見問題解決方案
漏漿處理：拼縫處預貼雙面膠帶，發現漏漿立即用石膏封堵。桁架移位：澆筑前設置Φ12限位鋼筋與主梁焊接。模板變形：超過2mm/m的模板應淘汰，局部凹陷可用鋼墊片調整。

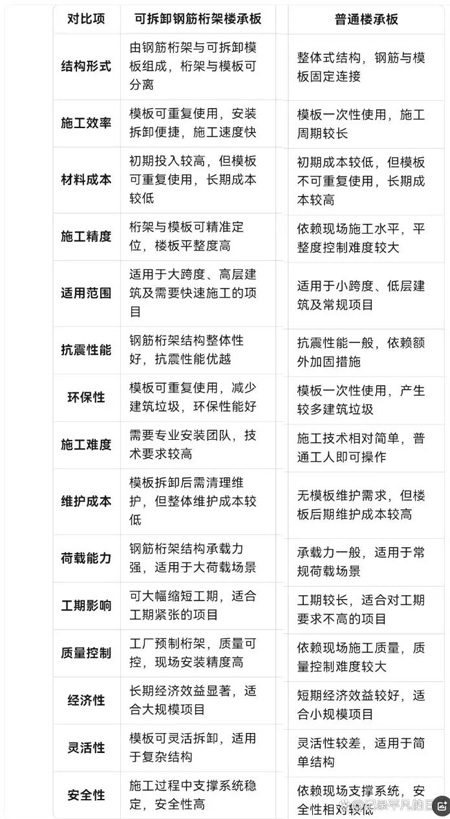

四、可拆卸鋼筋桁架樓承板與普通樓承板的對比
